Solutions de manutention de traverses ferroviaires

Palonnier traveleur pour traverses mono-bloc modèle 159-5

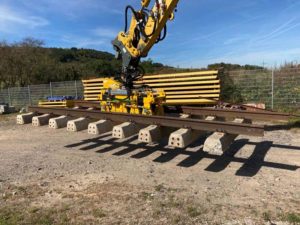

Palonnier traveleur ferroviaire traverses monobloc 159-5

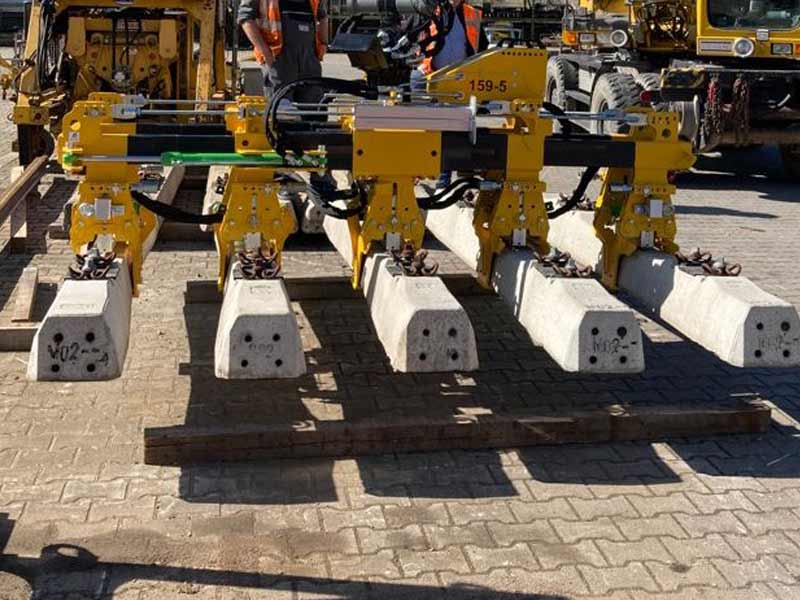

Palonnier traveleur ferroviaire traverses monobloc 159-5 detail

  • Ce palonnier hydraulique est conçu pour la prise des traverses par le milieu
  • Un équipement de conception compacte
  • Réglages faciles en fonction du type de traverses et de la distance de travelage
  • Équipé de mâchoires en HARDOX avec patins de protection
  • Clapets de sécurité sur chaque vérin.
  • Dispositif de sécurité en charge
  • Maintenance réduite
  • Livré avec support de stockage
  • Peut-être utilisé pour la manutention de petits panneaux de voie

Données techniques:

  • Poids sans rotator : 780 kg
  • CMU : 3 300 kg
  • Dimensions de transport : 1514 x 800 x 1085 mm
  • Poids maxi des traverses : 460 kg
  • Largeur maxi des traverses : 280 mm
  • Distance de travelage maxi :750 mm

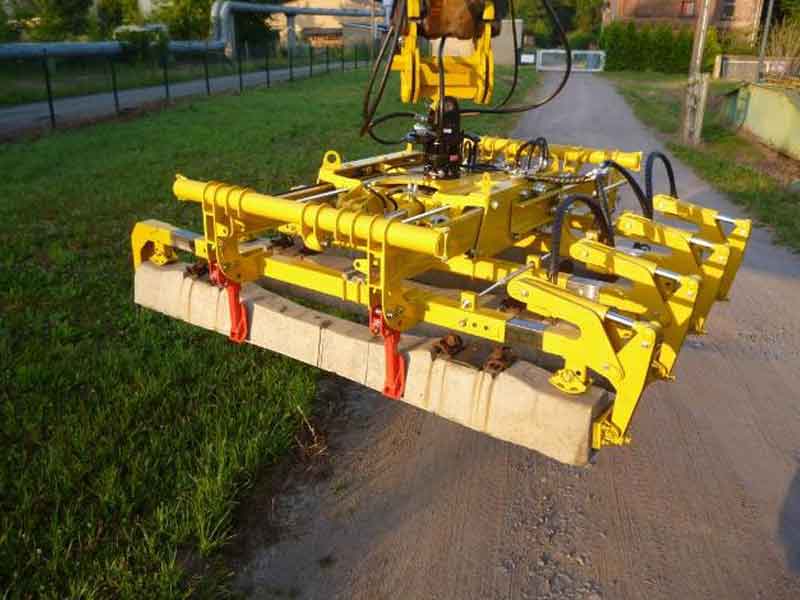

Palonnier traveleur pour traverses mono-bloc PTT 410

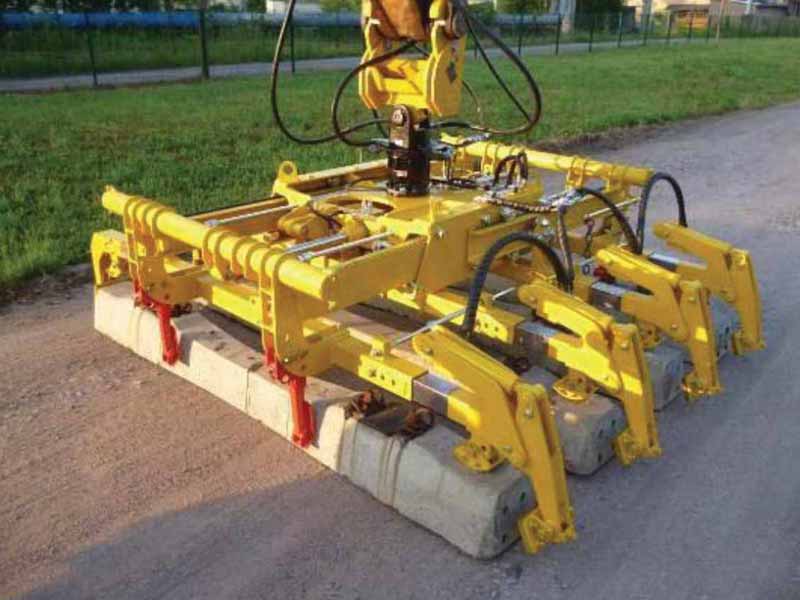

palonnier manutention traverse

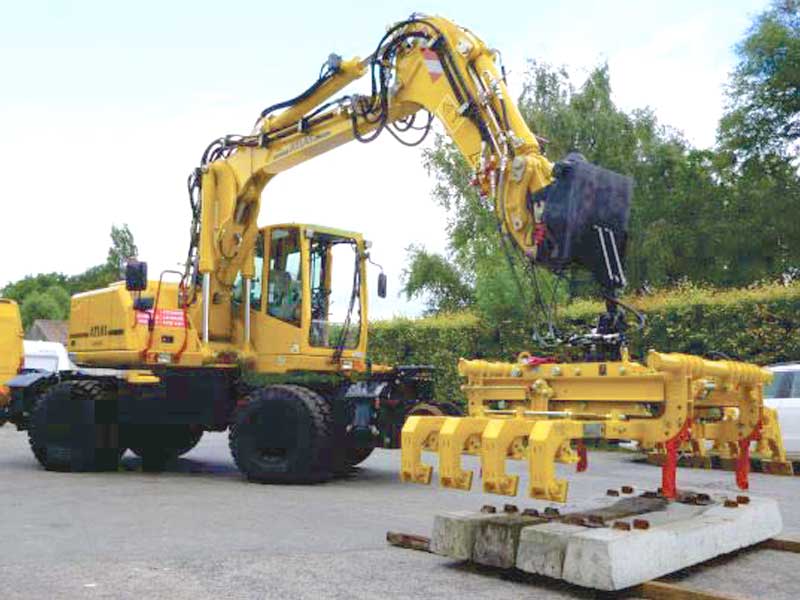

levage traverses rail par engin avec palonnier

  • Ce palonnier hydraulique est conçu pour la manutention de 4 traverses.
  • Il est destiné à équiper des pelles d’une capacité mini de 16 000kg.
  • En version standard la pelle doit posséder 3 circuits hydrauliques pour les opérations de rotations, serrage et travelage.
  • Distance de travelage réglable.
  • Encombrement réduit pour ouverture des pinces.
  • Réglages rapides en fonction des types de traverses.
  • Livré avec dispositif de sécurité en charge.
  • Logement prévu pour barre à mine.
  • Livré avec certificat CE et certificat de levage

Données techniques:

  • Poids sans rotator: 1 000 kg.
  • Poids rotator 72 kg.
  • Poids maxi des traverses: 350 kg.
  • Largeur mini des traverses: 240 mm.
  • Largeur mini des traverses 240 mm.
  • Travelage maxi.: 750mm.
  • Pression maxi palonnier: 350bar.
  • Pression maxi rotator 250 bar.
  • Débit 30 l/mine.

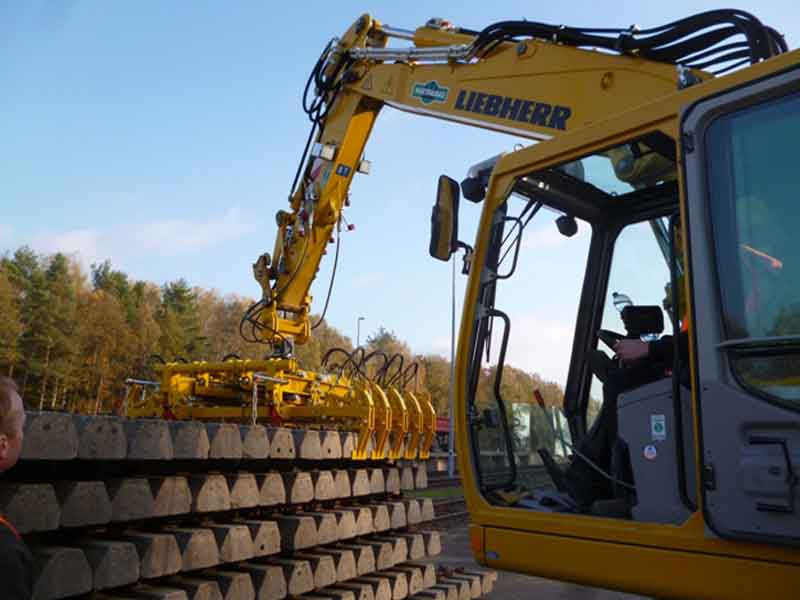

Palonnier traveleur pour traverses mono-bloc PTT500

Palonnier traverses monobloc

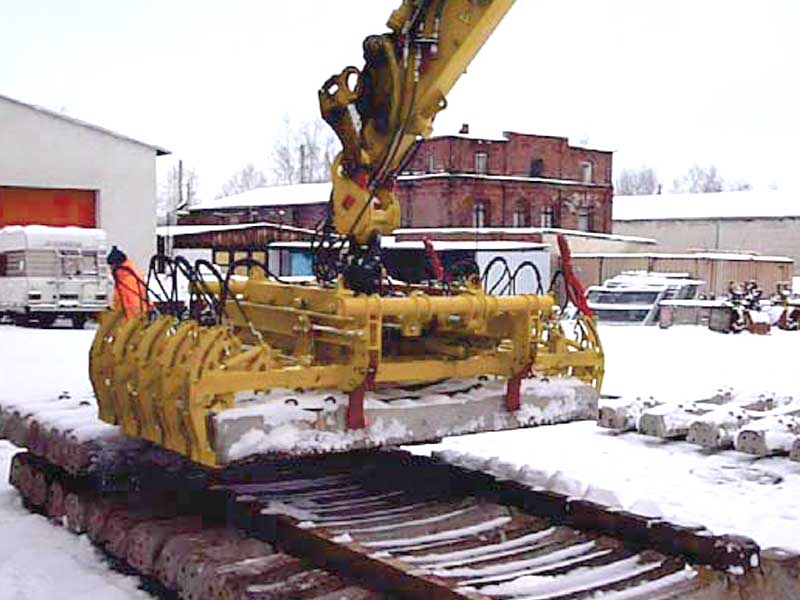

levage traverses ferroviaires ptt500 en hivers

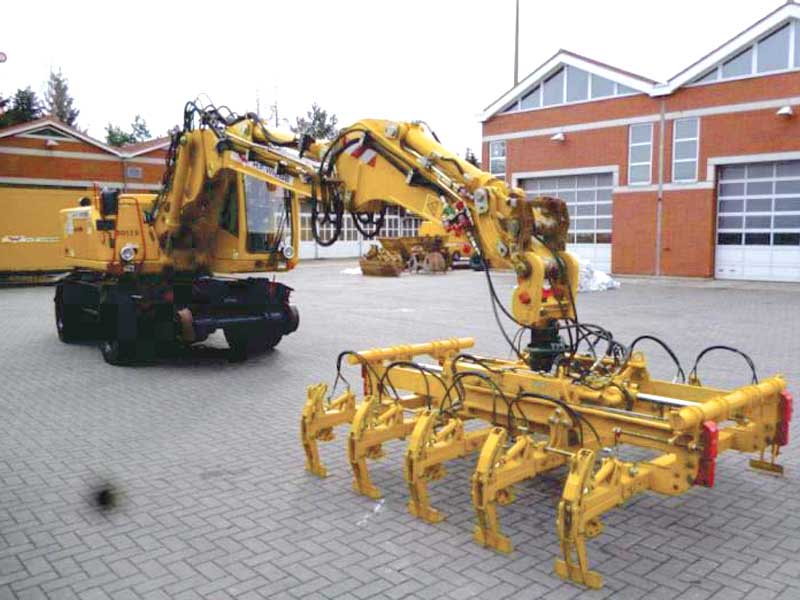

arrimage palonnier- traverses ptt500 à engin rail route

  • Ce palonnier hydraulique est conçu pour la manutention de 5 traverses.
  • Il est destiné à équiper des pelles d’une capacité mini de 16 000 kg.
  • En version standard la pelle doit posséder 3 circuits hydrauliques pour les opérations de rotations, serrage et travelage (Possibilité de 2 circuits hydrauliques en option).
  • Distance de travelage réglable. Réglages rapides en fonction des types de traverses.
  • Encombrement réduit pour ouverture des pinces.
  • Livré avec dispositif de sécurité en charge.
  • Logement prévu pour barre à mine.
  • Livré avec certificat CE et certificat de levage.

Données techniques:

  • Poids sans rotator: 1 100 kg.
  • Poids rotator 72 kg.
  • Poids maxi des traverses: 350 kg.
  • Largeur mini des traverses: 240 mm.
  • Travelage maxi.: 750 mm.
  • Pression maxi palonnier: 350 bar.
  • Pression maxi palonnier 350 bar.
  • Débit 30 l/min.

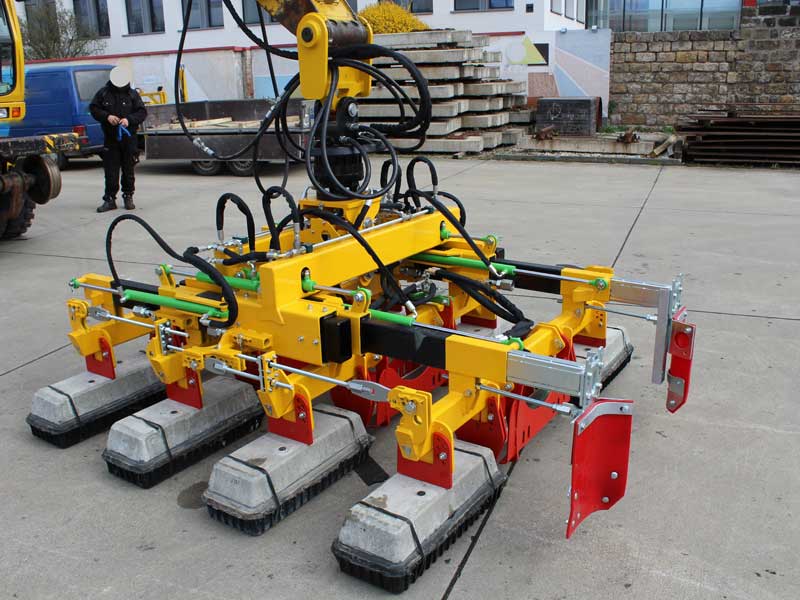

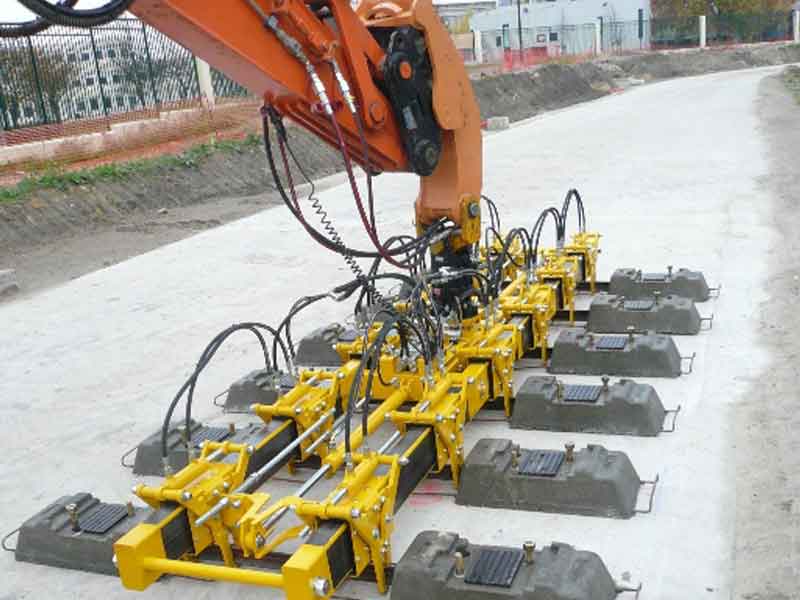

Palonnier traveleur pour traverses bi-bloc PTT600

Palonnier traverses bi-bloc pt-àà

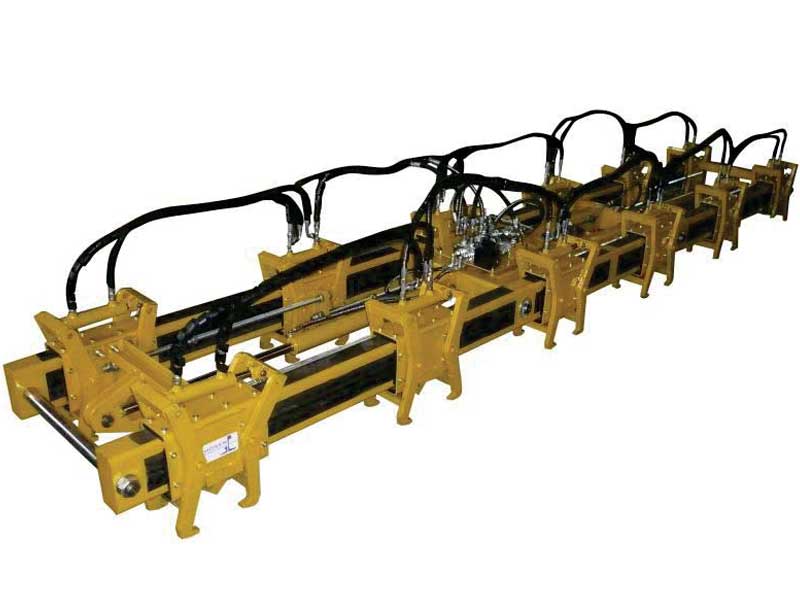

vue palonnier à traverses ptt600

  • Ce palonnier est conçu pour la manutention de 6 traverses équipées de simples ou doubles entretoises en L.
  • Les traverses sont saisies par les entretoises métalliques, le positionnement se faisant par des appuis en coin.
  • Les traverses de rang impair sont d’abord saisies en une fois, puis les traverses de rang pair en une deuxième fois.
  • La distance entre les traverses est ajustée par des écrous à pas inverses, des tubes entretoise et des tiges de limitation entre les chariots portant les traverses des deux côtés.
  • Le châssis est fixe, les pinces coulissant sur les profils.
  • Livré avec dispositif de sécurité en charge.
  • Livré avec certificat CE et certificat de levage.
  • Disponible en version à châssis télescopique.

Données techniques:

  • Longueur 4 550 mm. Largeur 620 mm.
  • Hauteur (sans rotator) 710 mm.
  • Poids sans rotator: 700 kg.
  • Poids rotator 72 kg.
  • Poids maxi des traverses: 350 kg.
  • Largeur mini des traverses: 280 mm.
  • Travelage variable 560 mm à 800 mm.
  • Pression maxi palonnier: 350 bar.
  • Pression maxi rotator 250 bar.
  • Débit 30 l/min.

Palonnier traveleur pour traverses bi-bloc PTT800

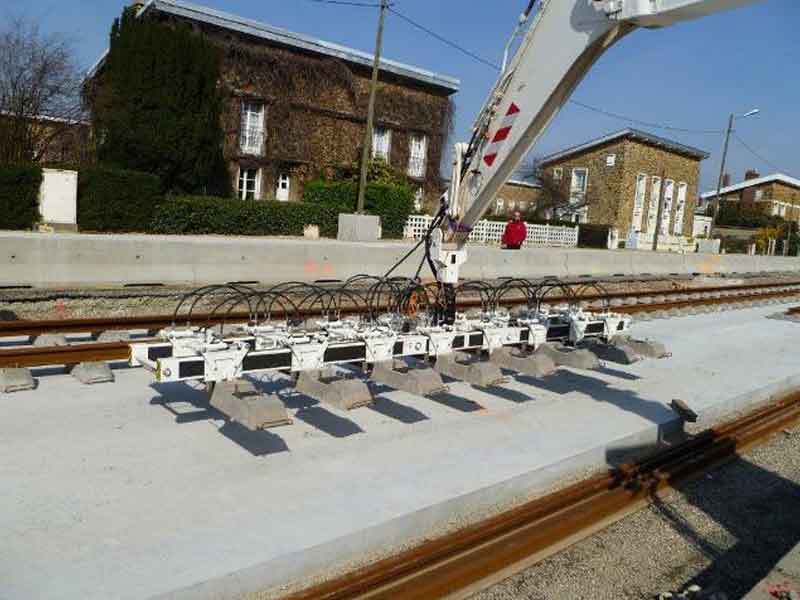

palonnier manutention traverses PTT800

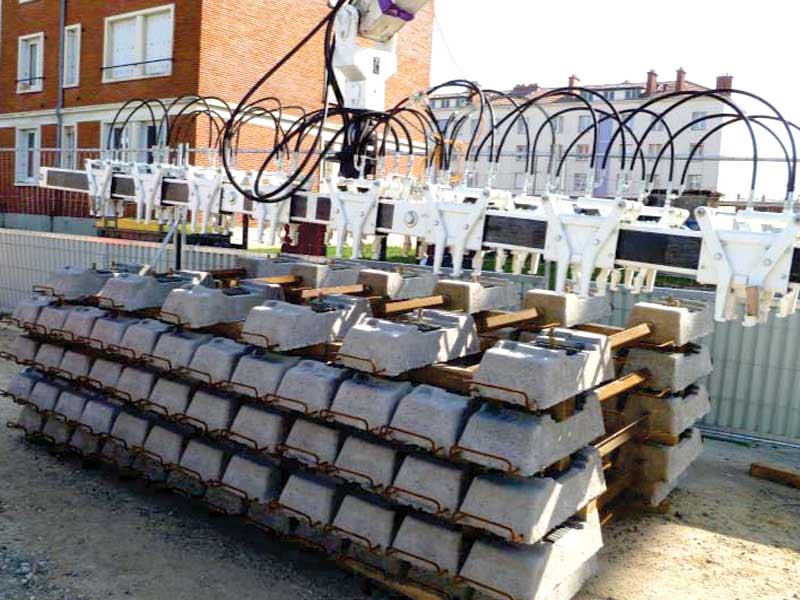

vue palonnier à traverses ptt800

  • Ce palonnier est conçu pour la manutention de 8 traverses équipées de simples ou doubles entretoises en L.
  • Les traverses sont saisies par les entretoises métalliques, le positionnement se faisant par des appuis en coin.
  • Les traverses de rang impair sont d’abord saisies en une fois, puis les traverses de rang pair en une deuxième fois.
  • La distance entre les traverses est ajustée par des écrous à pas inverses, des tubes entretoise et des tiges de limitation entre les chariots portant les traverses des deux côtés.
  • Châssis fixe avec pinces coulissantes et dispositif de sécurité en charge.
  • Livré avec dispositif de sécurité en charge.
  • Livré avec certificat CE et certificat de levage.
  • Disponible en version à châssis télescopique.

Données techniques:

  • Longueur 6 150 mm.
  • Largeur 902 mm.
  • Hauteur (sans rotator) 710 mm.
  • Poids sans rotator : 920 kg.
  • Poids rotator 72 kg.
  • Poids maxi des traverses : 350 kg.
  • Largeur mini des traverses : 280 mm.
  • Travelage variable 560 mm à 800 mm.
  • Pression maxi palonnier: 350 bar.
  • Pression maxi rotator 250 bar.
  • Débit 30 l/min

Palonnier ferroviaire de manutention PMT4

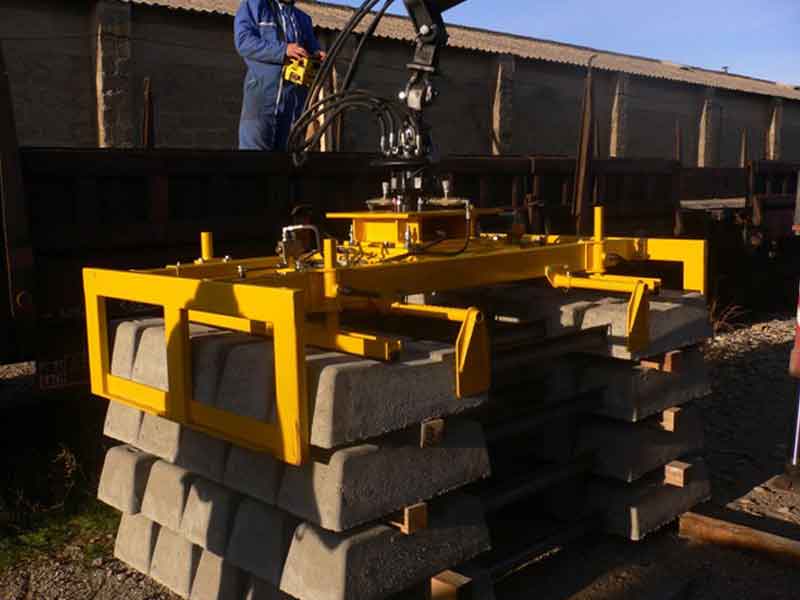

Palonnier de manutention pmt4

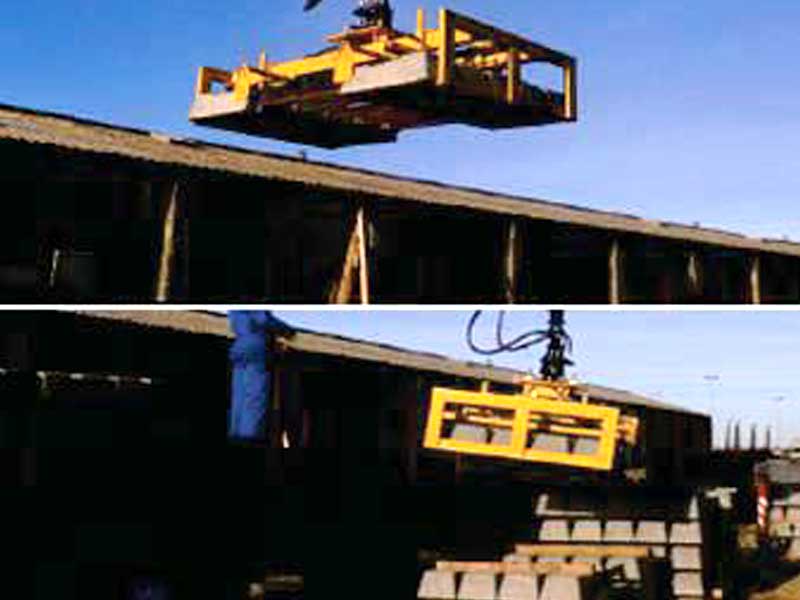

levage traverses sncf par palonnier hydraulique pmt4

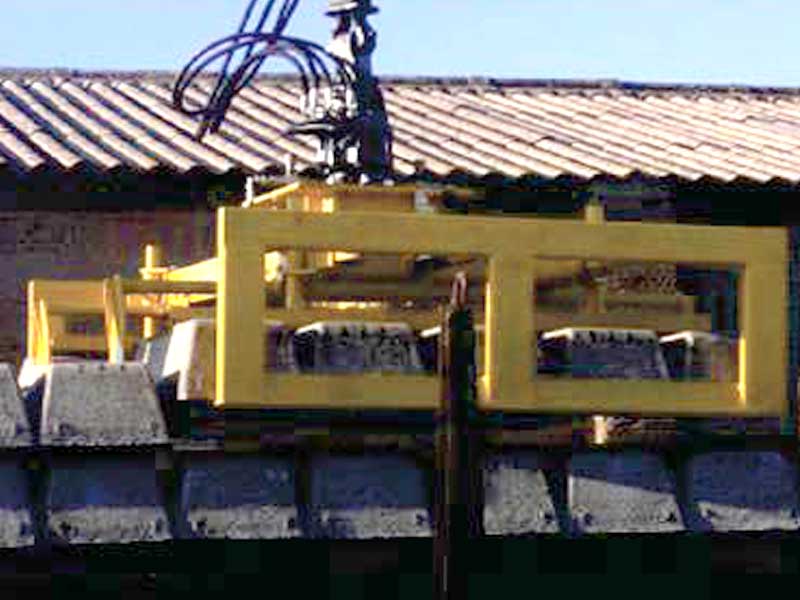

palonnier hydraulique pmt4

  • Ce palonnier hydraulique est destiné à la manutention de 4 traverses bois ou béton, mono ou bi-bloc.
  • Il est réglable en fonction de la longueur, largeur et hauteur de traverses, et est capable de manutentionner jusqu’à 5 traverses, en fonction du type de celle-ci.
  • La machine est très compacte grâce à son système de préhension des traverses par mouvement télescopique horizontal du châssis, les pinces restant fixes.
  • La manutention des traverses est possible sur wagon sans abaissement des ridelles.
  • Le positionnement des traverses est aisé grâce à des guides latéraux rétractables.
  • Dispositif de sécurité empêchant l’ouverture des pinces en charge.
  • Son gabarit permet la pose dans la largeur d’une benne de camion, et il est facilement adaptable sur un bras de pelle ou sur une grue de camion.
  • Livré avec certificat CE et certificat de levage.

Données techniques:

  • Poids: 650 kg.
  • Largeur 1340 mm.
  • Longueur 2126-2846 mm.
  • Hauteur (sans option) 540 mm.
  • Charge max.: 1 400 kg
  • Standard 4 traverses.

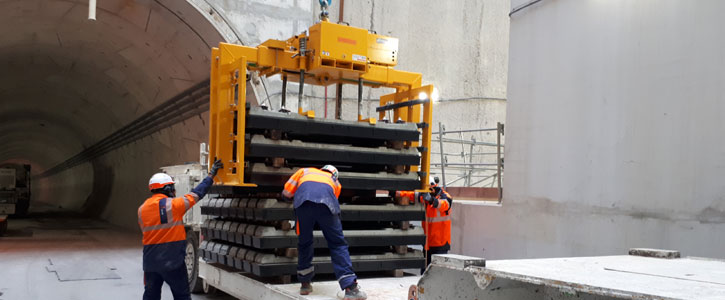

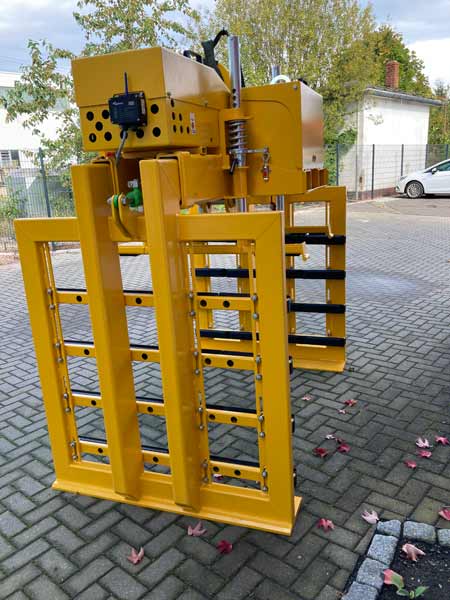

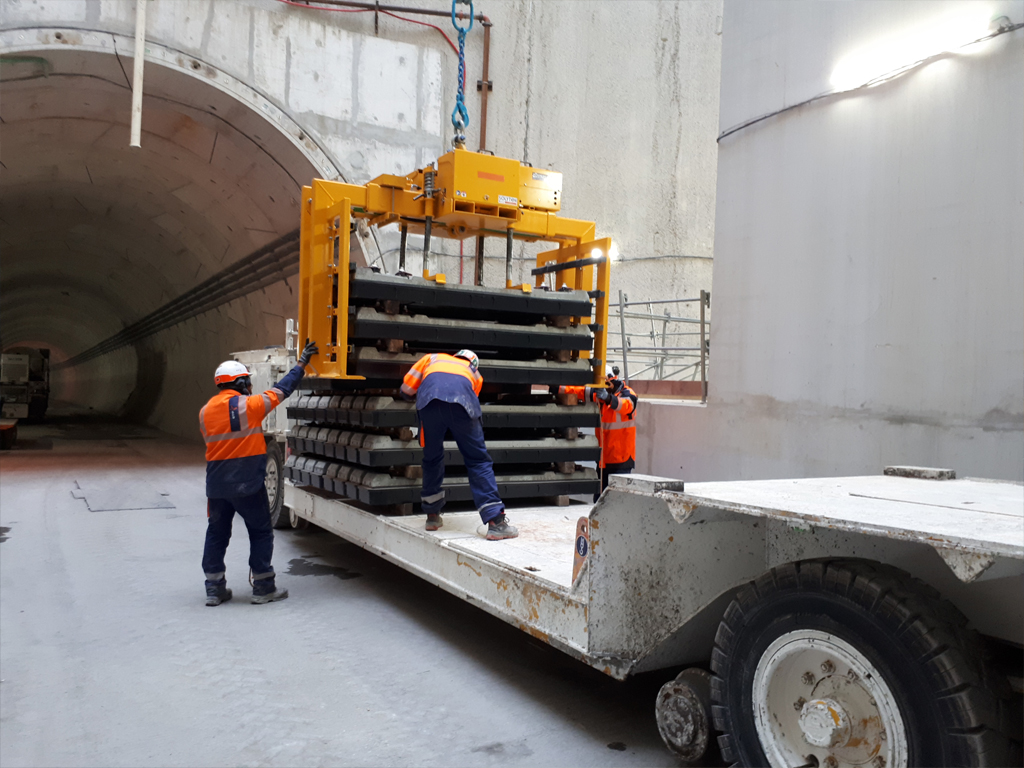

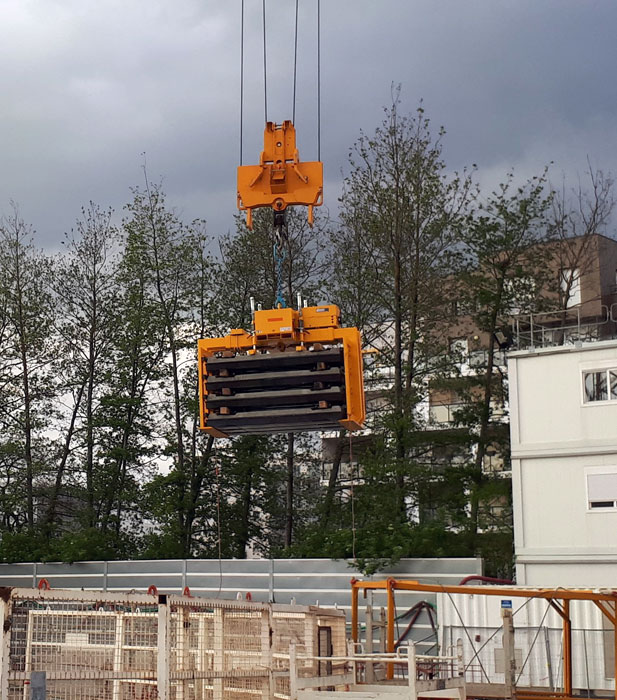

Palonnier pour manutention de paquets de traverses

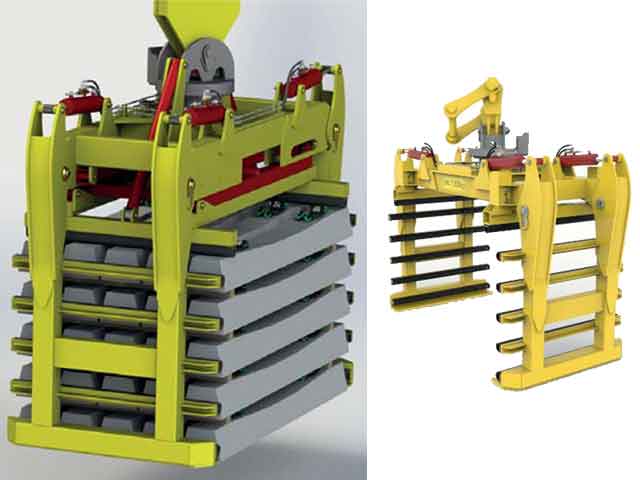

PALONNIER POUR MANUTENTION DE PAQUETS DE TRAVERSES
  • Ce palonnier est conçu pour la manutention de traverses, jusqu’à 5 lits soit 25 traverses. Il est réglable en fonction du nombre de lits (1-2-3-4-5)
  • Il est de construction mécanosoudée robuste, dispose de  patins de protection et de clapets anti-retours sur les vérins.
  • Livré avec certificats CE et levage.

Données techniques:

  • CMU : 10 T
  • Poids avec rotator : 3 600 kg
  • Longueur des traverses : 2 500 mm
  • Largeur : 1 500 mm
  • Pression max : 210 bar

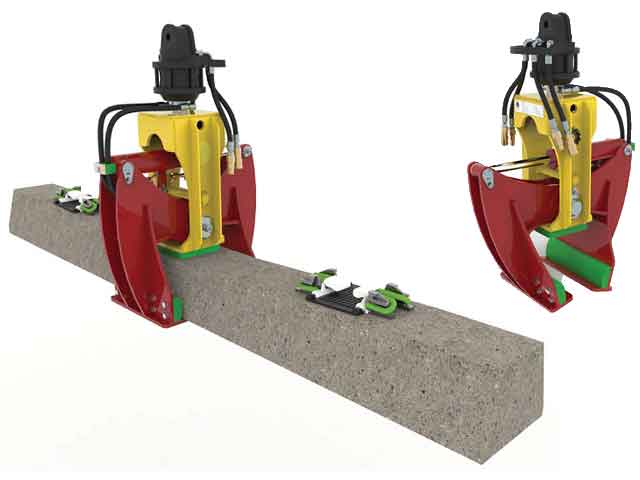

pince hydraulique pour traverse individuelle SG16-02

pince hydraulique pour traverse individuelle SG16 02
  • Cette pince est conçue pour la manutention de traverses béton monobloc individuelles quelque soit la longueur sans nécessité de réglage.
  • Patins en polyuréthane démontables distribuant la force de serrage pour ne pas endommager ou marquer les traverses.
  • Large ouverture des bras pour une bonne stabilité en mode transport.
  • Construction robuste. Force de serrage puissante. Clapets anti-retours sur le vérin.
  • Livrée avec certificats CE et levage.

Données techniques:

  • CMU : 400 kg
  • Poids avec rotator : 130 kg
  • Poids sans rotator : 105 kg
  • Hauteur avec rotator : 913 mm
  • Longueur : 590 mm
  • Largeur : 350 mm
  • Distance min./max. entre patins : 160/384 mm
  • Pression max : 210 bar
  • Pression recommandée : 150 bar

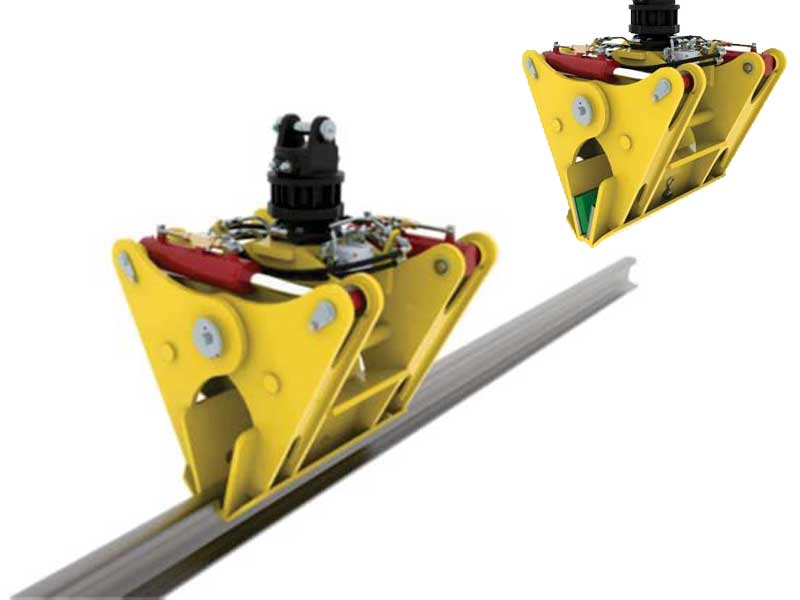

pince hydraulique polyvalente modèle PG 400

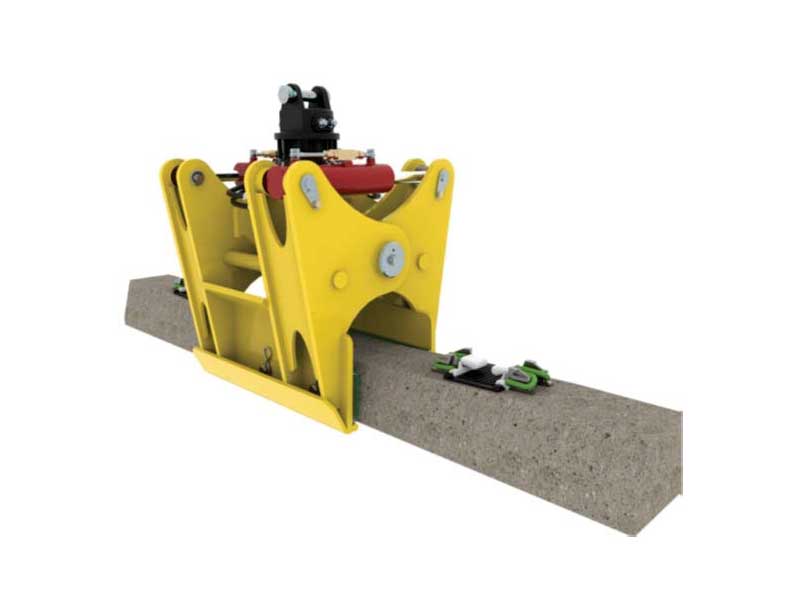

pince hydraulique pg 400 manutention de traverse

pince hydraulique polyvalente pg-400

  • Cette pince polyvalente est conçue pour la manutention de charges diverses : traverses béton monobloc unitaires, coupons de rails unitaires, etc…
  • Manutention de traverses de différentes longueurs sans nécessité de réglage.
  • Patins en polyuréthane démontables distribuant la force de serrage pour ne pas endommager ou marquer les traverses.
  • Large ouverture des bras pour une bonne stabilité en mode transport.
  • Force de serrage puissante.
  • Construction robuste.
  • Système à 2 vérins, clapets anti-retours sur les vérinsc doigts en acier pour la manutention des rails.
  • Livrée avec certificats CE et levage.

Données techniques:

  • CMU 1 250 kg.
  • Poids avec rotator 575 kg.
  • Poids sans rotator 530 kg.
  • Hauteur avec rotator 1 025 mm.
  • Longueur 708 mm.
  • Largeur 800 mm.
  • Distance max. entre doigts 544 mm. Distance min. entre doigts 0 mm.
  • Distance max. entre patins 425 mm. Distance min. entre patins 0 mm.
  • Pression max 300 bar. Pression recommandée 200 bar. Pression max. rotator 250 bar
