Matériel de manutention de caténaire

Manuipulateur pour poteaux caténaire modèle  SM15

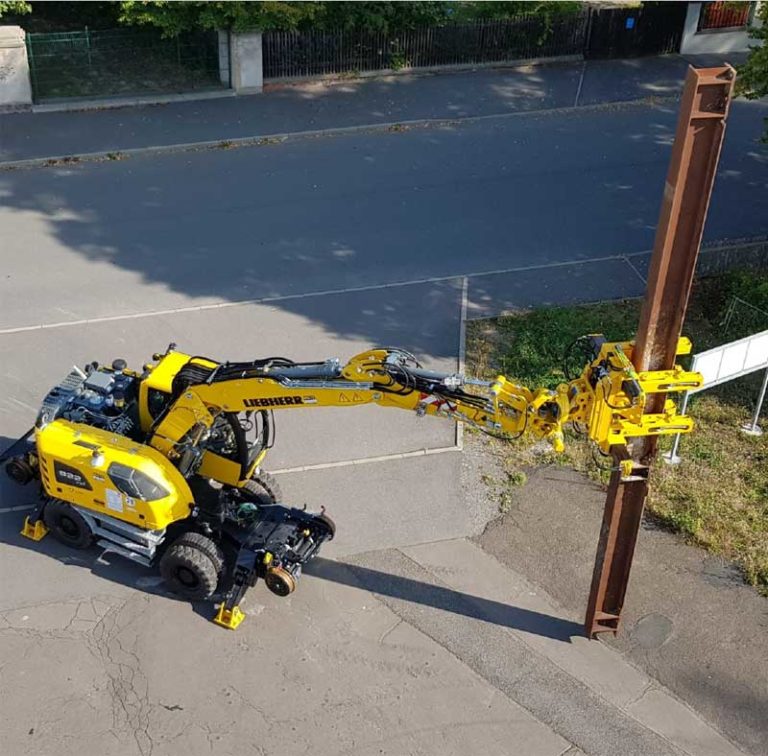

montage pilone catenaire

Le manipulateur SM15 a été conçu pour la manutention et l’installation de poteaux caténaire, pour un fonctionnement en toute sécurité :

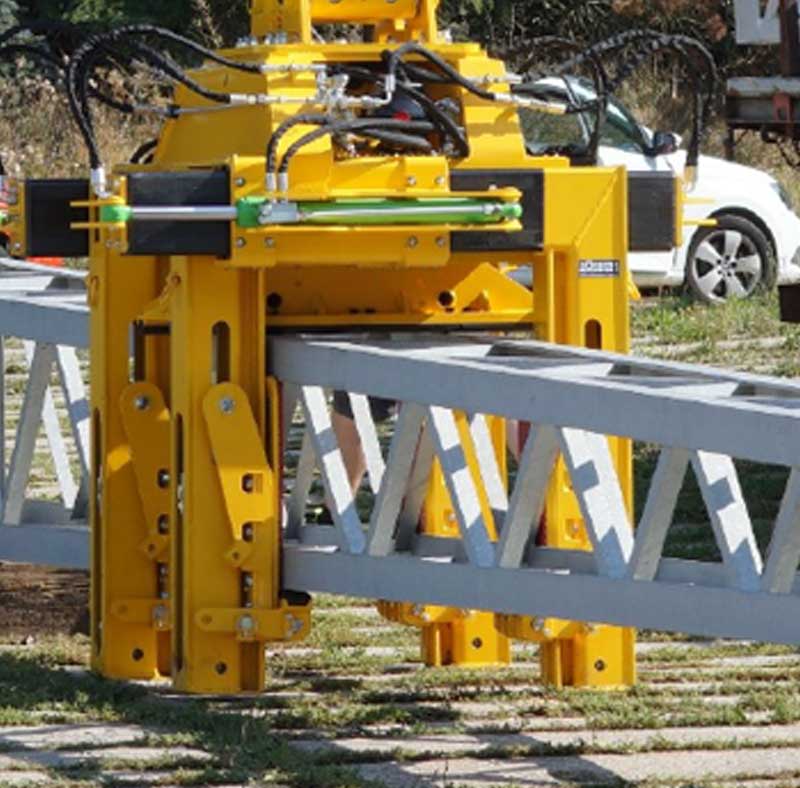

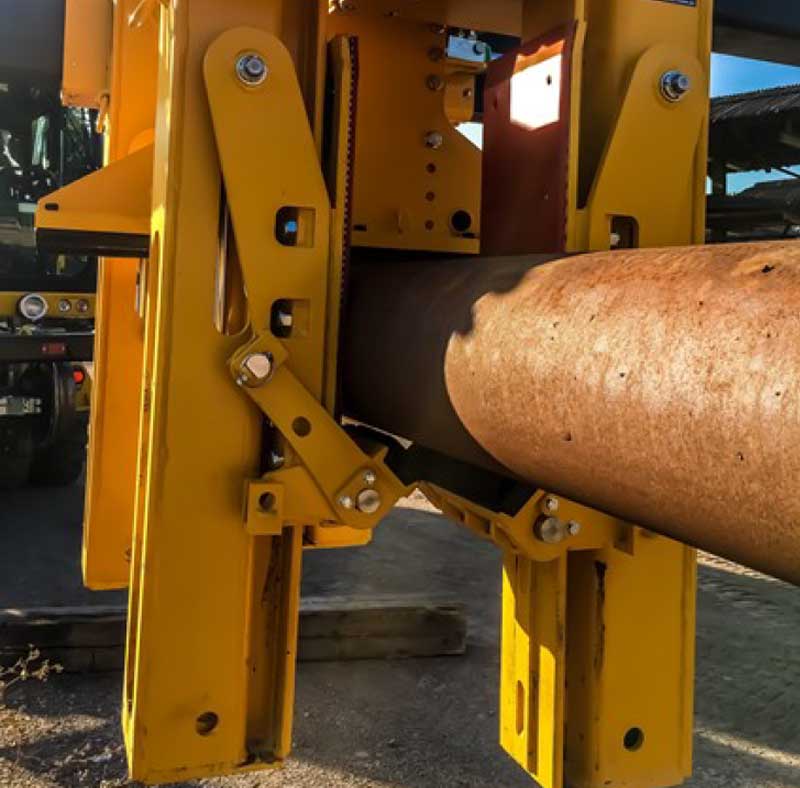

  • Combinaison d’un système de saisie à ciseaux avec des pieds télescopiques.
  • La charge est saisie sur les 4 surfaces avec un revêtement en urethane empêchant ainsi d’endommager les surfaces galvanisées, et de prévenir tout glissement de la charge pour une sécurité renforcée.

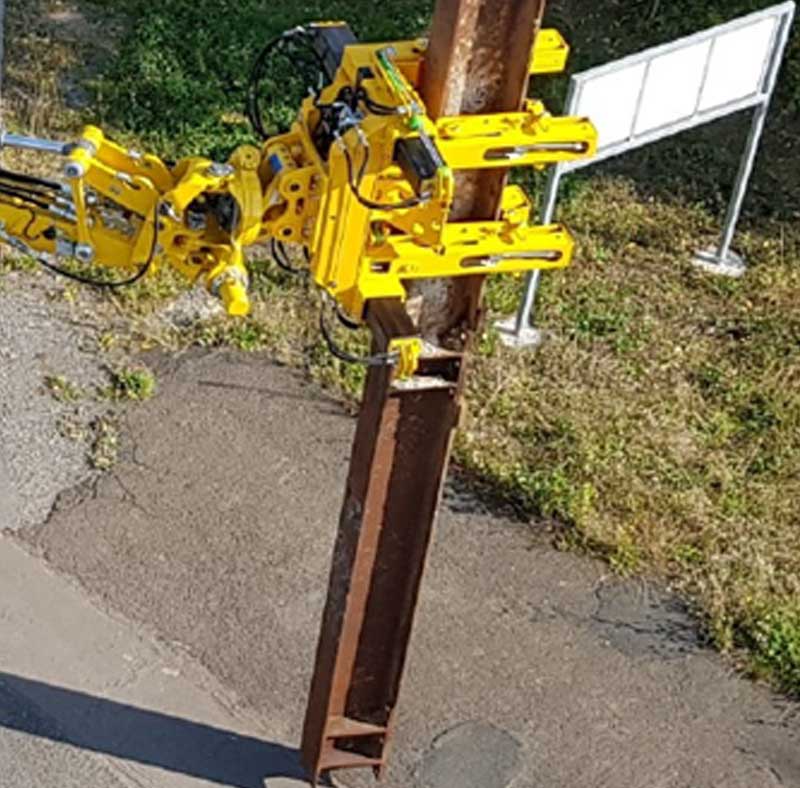

  • Une tête pivotante permet un positionnement précis des poteaux pour une mise en place précise.
  • Clapets de sécurité sur chaque vérin
  • Une valve pendulaire de conception unique empêche l’ouverture des pinces en position de travail, l’ouverture ne pouvant être commandée que par 2 actions : celle de l’opérateur et celle du superviseur.
  • Manutention de sections carrées, rectangulaires, poutres en I.
  • Livré avec certificat CE et certificats de levage

Sur option :

  • Manutention de tout type de sections sur demande.
  • Adaptation à tout type de pelle

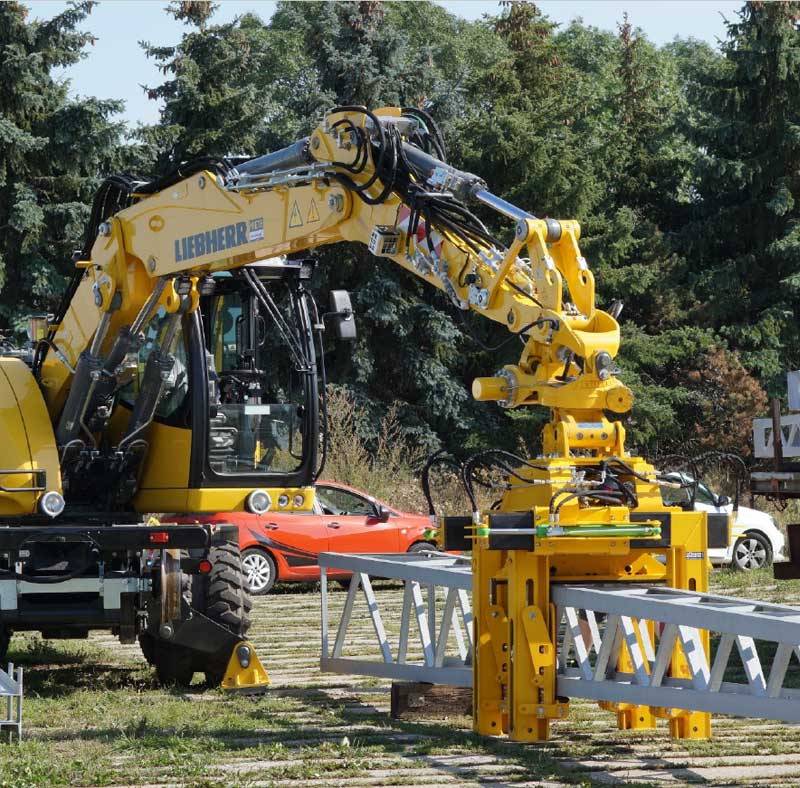

engin manipulation catenaire

Spécifications techniques :

  • Poids : 1400 kg
  • CMU : 3 750 kg
  • Section mini des poteaux : 200 x 200 mm
    Section maxi des poteaux : 650 x 650 mm
    Sections carrées, rectangulaires, poutres en I
    Angle de travail +/- 30°
  • Circuit serrage
    – Pression max. 210 Bar
    – Pression mini. 110 Bar
  • Circuit pivotement
    – Pression max. 210 Bar
    – Pression mini. 90 Bar
  • Circuit rotator
    – Pression max. 120 Bar
    – Pression mini. 90 Bar
