Machines de travaux de voie

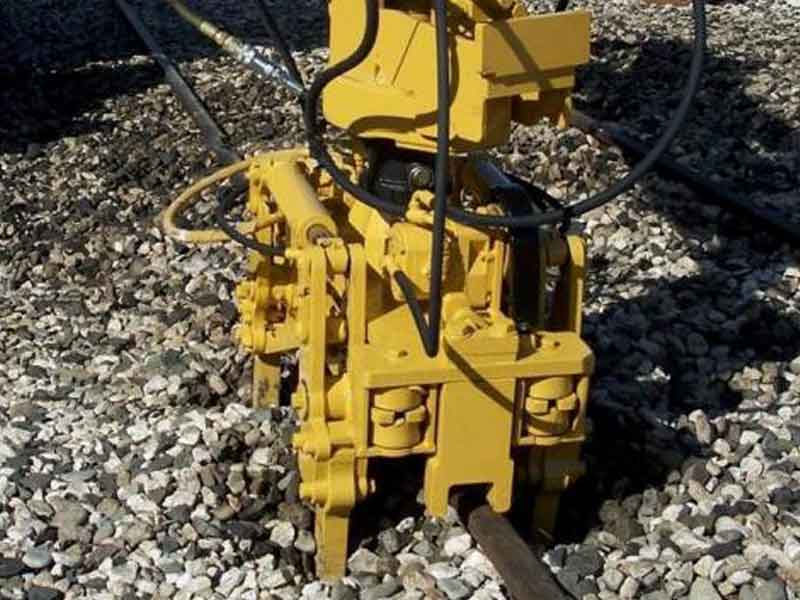

Groupe de bourrage hydraulique GBH100

Poids : 350 kg  Force de serrage à 200 bar : 6 000 daN    Fréquence : 46-50 Hz           Pression maxi : 200 bar Débit à 200bar : 60-80 l/min

GROUPE DE BOURRAGE GBH100
  • Ce groupe de bourrage est léger, la distance des bras ainsi que la profondeur de passe est réglable .
  • Il permet le travail sur traverses doubles.

Outil de compactage et nivelage de ballast

Poids : 400kg   Pression : 350 bar    Force centrifuge Max: 105 Hz – 11kN

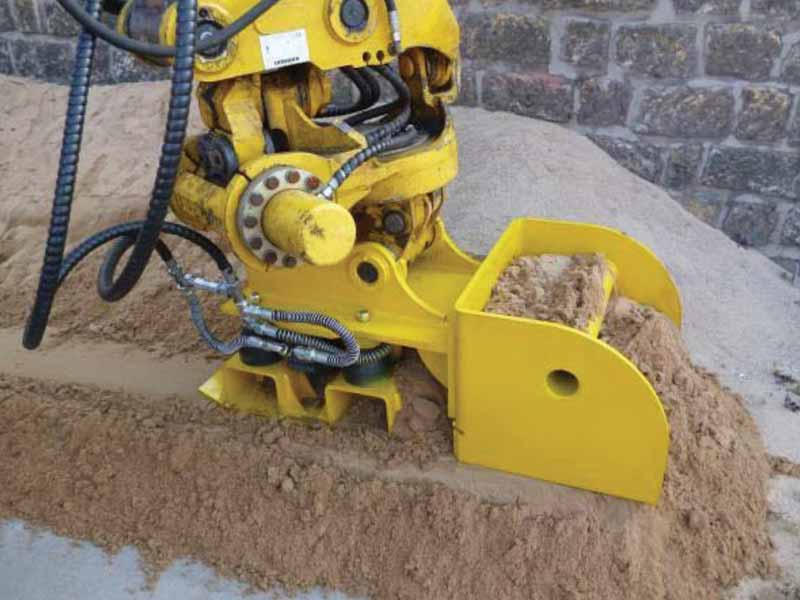

outil nivelage ballast
  • Cette machine de compactage a été conçu pour la préparation des tranchées de câbles.
  • Fonctionnement hydraulique avec un tiltrotator.
    Le sable est nivelé et compacté en une seule opération.

Brosse à ballast

CMU 1 250 kg.  Poids avec rotator 575 kg.  Poids sans rotator 530 kg.  Hauteur avec rotator 1 025 mm.  Longueur 708 mm.  Largeur 800 mm.  Distance max. entre doigts 544 mm.  Distance min. entre doigts 0 mm.  Distance max. entre patins 425 mm.  Distance min. entre patins 0 mm.  Pression max 300 bar.  Pression recommandée 200 bar.  Pression max. rotator 250 bar

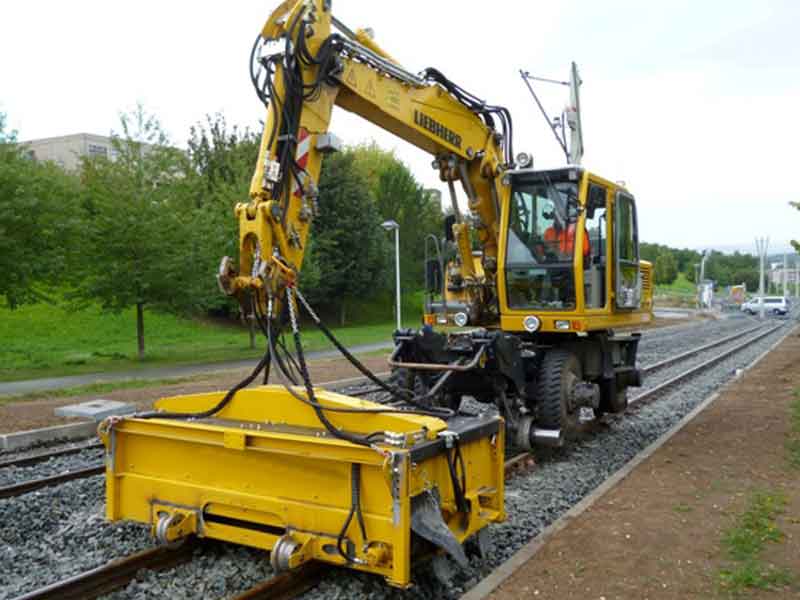

Brosse ballast

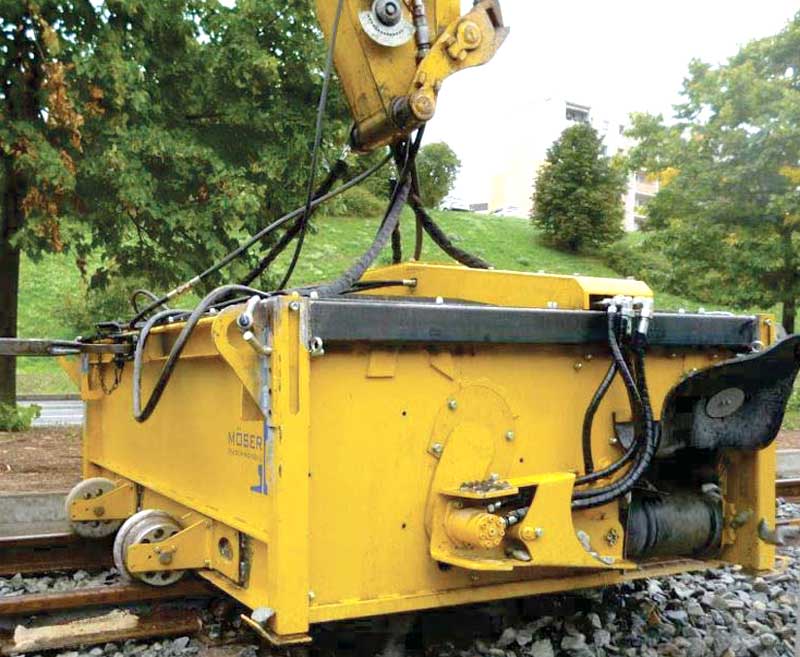

brosse hydraulique sur ballast ROV291

  • Brosse hydraulique de régalage des surplus de ballast en voie pour pelle hydraulique, avec convoyeur intégré à éjection latérale des surplus, dans 2 directions.
  • La mise en ou hors voie de cet équipement se fait à l’aide d’un palonnier à chaines installé à poste fixe.
  • L’encombrement et le poids de cet équipement permettent d’effectuer le transport avec un véhicule de la classe 7,5 t.
  •  Guidage ferroviaire largement dimensionné avec galets interchangeables.
     Entraînement de la brosse par deux moteurs hydrauliques de forte puissance, sans entretien.
  • La pression d’appui de la brosse est réglable par une valve pour minimiser l’usure des tubes de brossage.
  • Les opérations de maintenance sur la brosse sont possibles par une trappe d’accès.

Options
Liaison à l’engin porteur par barre de liaison.

Remorque de chantier spécial rail

Longueur: 5 m   Largeur: 2 480 mm  Poids: 2 500 kg  Capacité: 17 000 kg  Diamètre des roues: 380 mm  Hauteur des ridelles 400 mm  Essieu avant fixe.

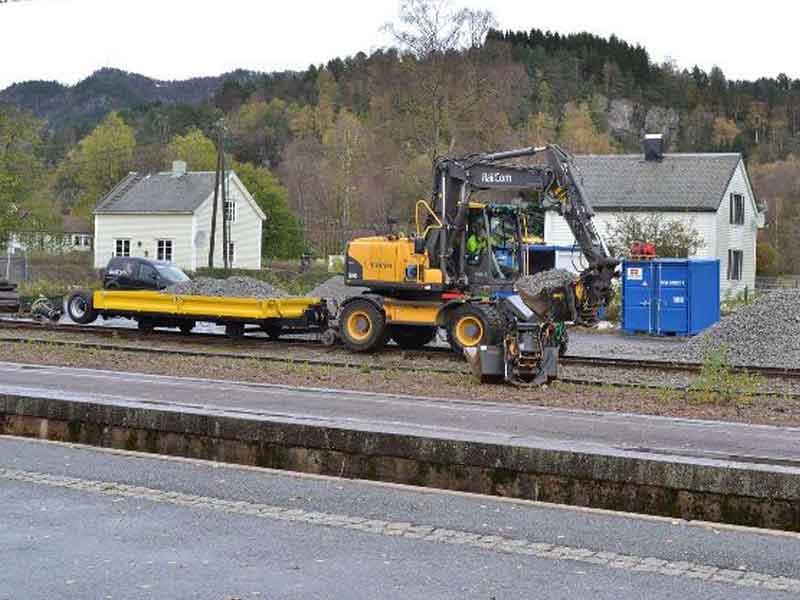

Remorque de chantier

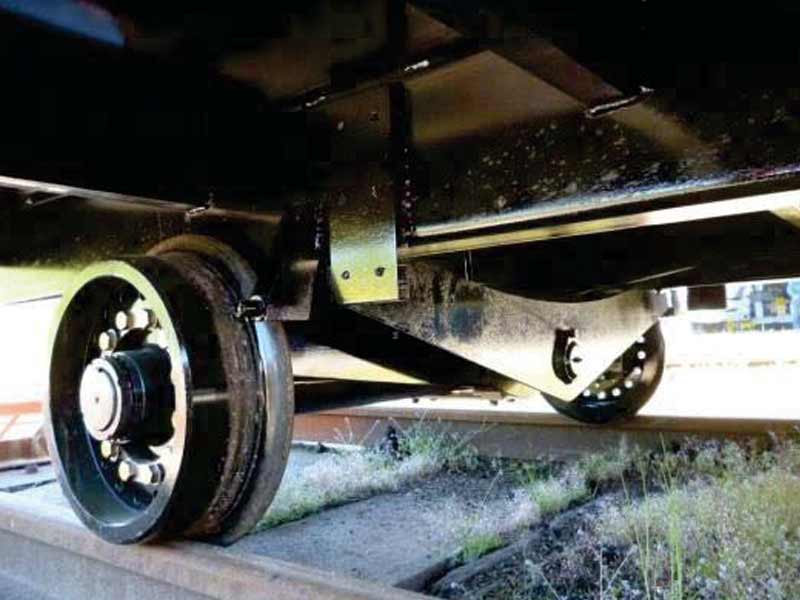

roue remorque de chantier ferroviaire

  • Pour le transport de matériaux et équipements, nos remorques sont prévues pour être tractées par un engin railroute.
  • Le freinage à air est asservi à l’engin. La remorque est équipée d’un frein de parking et freinage d’urgence.
  • La remorque est équipée de ridelles amovibles.
  • Profil des roues ORE S 1002 DIN 5573 (UIC510-2).
  • Option : longueur 8 m et sur roues pneumatiques

Portiques de pose et remplacement d’appareils et de panneaux de voie

pose panneau voie ferrée
  • Le portique F40TR entièrement radiocommandé permet de faire la pose/remplacement de portions de voies ou d’aiguillages complets.
  • Grâce à son système de travail breveté, cette machine garantit une rapidité d’exécution telle qu’aucune autre machine sur le marché mondial ne permet d’égaler.

Tente de protection soudage

Brevet SOLYTEK
Homologation SNCF DPI 13123

Montage soudure en cours

montage tente soudage ferrovaire

soudage rail ferrovaire sous tente de soudage

Tente adaptée à la protection des soudures en cours de réalisation contre les intempéries pour utilisation dans un environnement de chantier ferroviaire.

  • Position à cheval sur une file de rail permettant aux soudeurs de réaliser les réglages et d’évoluer sans être gênés.
  • Fixation au rail aisée sans nécessité de dégarnissage.
  • Sécurisation par sangle pour pallier le risque d’engouffrement du vent au moment du montage/démontage.
  • Jupes de protections en matière ignifugée en partie basse, sur les armatures et sur toit.
  • Ouverture arrière de la tente par zip limitant les retours d’étincelles lors du meulage de dégrossi.
  • Évacuation des fumées optimisée par trois ouvertures : deux latérales et une arrière.
  • Conception des ouvertures limitant la pénétration de la pluie et assurant une protection maximale de la soudure : chapeaux d’une longueur étudiée, rabattables suivant la direction de la pluie.
  • Montage et démontage rapide. 4 poignées permettant un déplacement de la tente par 2 opérateurs.
  • Couleur banc et jaune donnant une excellente visibilité sur la plateforme ferroviaire.
  • Sac de transport muni de poignées professionnelles.
  • Dimensions de la tente : Déployée : 2500 x 1800 x 2200 mm – Repliée : 1800 x 350 x 350 mm.
  • Poids : 23,8 kg

Cric relève rail a fut montant 5T

Capacité: 5 000 kg    Charge d’essai: 73.5kN    Force manuelle requise: 400N    Poids: 28kg

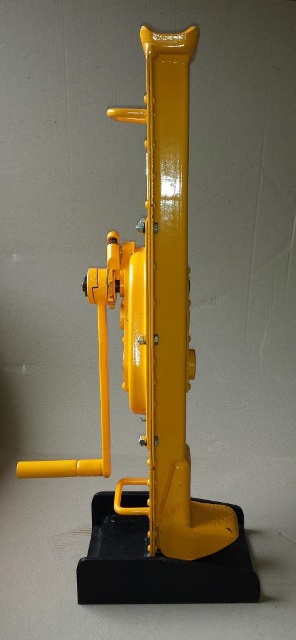

cric relève voie rail à fut montant
  • Le cric relève voie à fût montant permet le relevage du rail pour des travaux de renouvellements, de pose de voies neuves, de bourrage, d’entretien, etc.
  • Existe aussi en version 3T

Cric relève rail à fût montant 16T

Capacité: 16 000 kg    CMU patte: 11200 kg    Course: 320 mm  Hauteur :   900 mm  Poids: 65kg

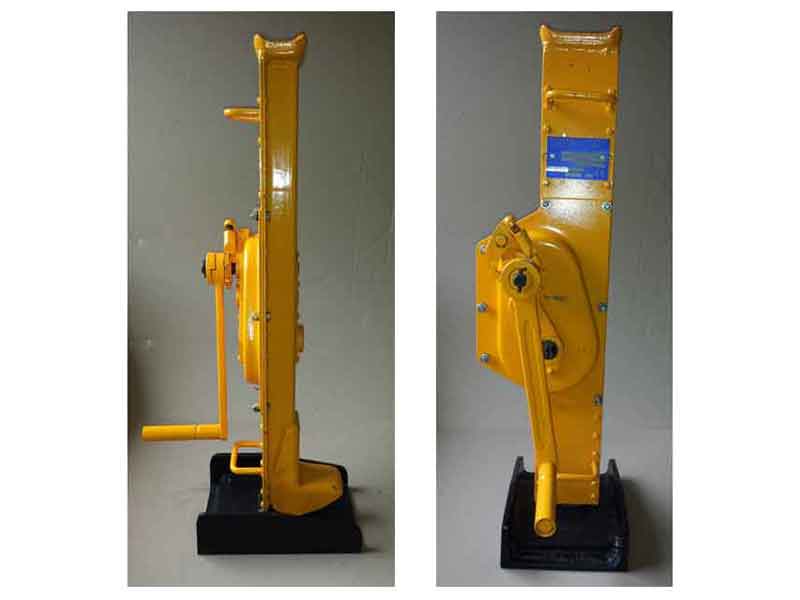

cric releve voie fut montant 16T
  • Le cric relève voie 16T à fût est utilisé dans les travaux de renouvellement, d’entretien ou de pose de voie neuves et permet le relevage de rail.
  • De construction robuste, il est muni d’une semelle large avec rebords conférant une bonne stabilité.
  • Blocage de la charge par frein à friction, avec manivelle de sécurité à poignée escamotable et maintien automatique de la charge.
  • Maniement simple et sûr, effort de manœuvre réduit.

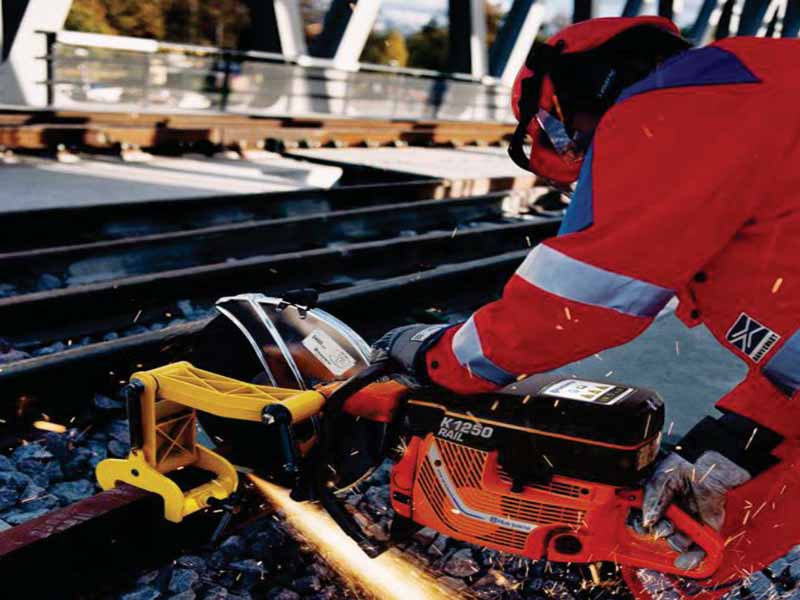

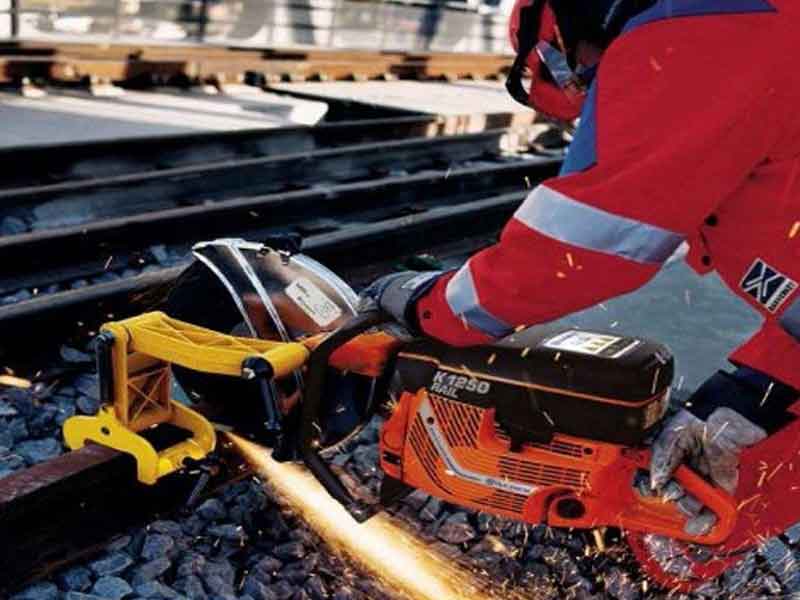

Tronçonneuse à rails K1260

Moteur « PARTNER » 2 t.  Puissance 5,8 kW.  Cylindrée 119 cm³.  Disque 350 mm.  Profondeur de coupe 125 mm.  Poids (sans disque ni combustible) 20,5 kg.  Poids bras articulé 9 kg.  Livrée en coffret bois de transport.

Homologation SNCF DPI 13139

Tronconneuse a rail

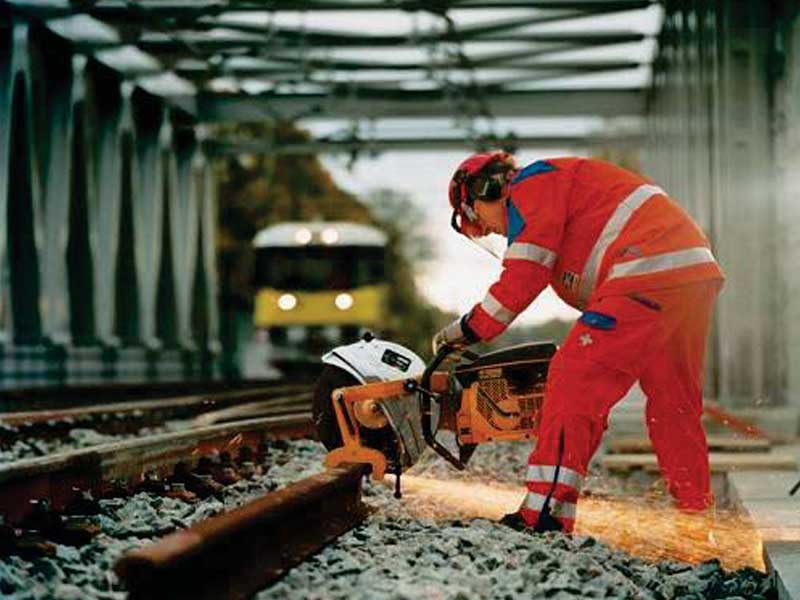

tronçonneuse à rail K1260

  • Tronçonneuse à rail portative parmi les plus puissantes du marché, équipée de l’accessoire RA10 se fixant sur le rail et permettant des coupes parfaitement perpendiculaires.
  • Bras articulé, équipé de roulements de très haute précision.
  • Montage rapide et stable de la fixation sur le rail.
  •  Support à double fixation pour les découpes dans les deux sens.
     Démarrage rapide grâce au décompresseur Easy Start™.
  •  Carburateur SmartCab™ pour une puissance élevée, constante, et une consommation réduite.
  •  Active Air Filtration : épuration de l’air d’admission pour réduire la fréquence des entretiens et prolonger la durée de vie de la machine.
